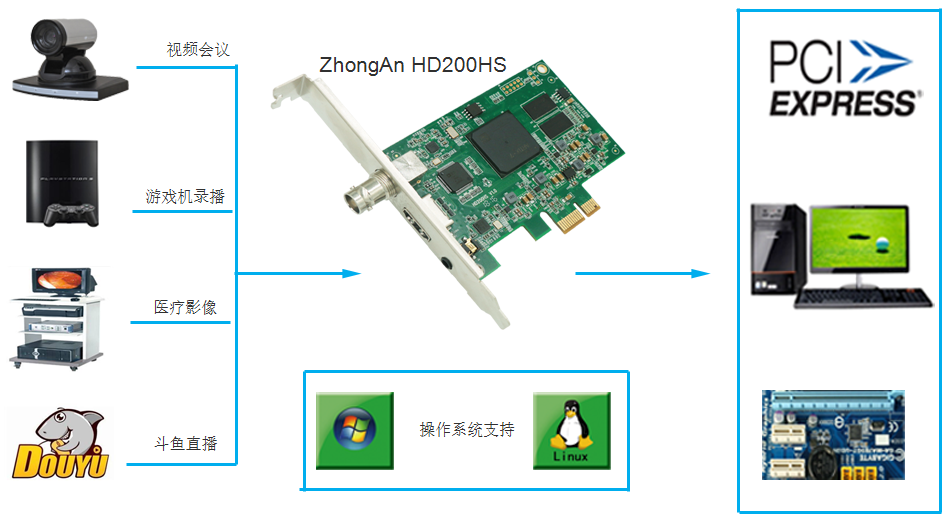

產品簡介 | HD200HS一款支持全高清1080P 60HZ高清視頻采集卡，板卡采用了高速的PCI-E GEN2X1 接口，可實現1080P全實時不丟幀60幀傳輸。支持HDMI、SDI和音頻輸入，滿足各種用戶的 需求，其最高分辨率可以實現1920×1080，支持真正10Bit實時HD全分辨率高清無壓 縮視頻采集，實現真正廣播級、 好萊塢電影級別的采集編輯，滿足各種全高清攝像機實時監 視采集及抓圖的需求。 我們提供完整的SDK開發包，可以選擇VisualBasic、VisualC++、Delphi，C#,Labview等多 種編程語言通過SDK進行開發。提供完整的Labview VI函數和測試demo程序，方便客戶快速 開發相關LABVIEW程序。我們還提供調用范例程序源程序及函數詳細調用說明，方客戶輕松 開發自己的應用系統；同時我們提供完善的開發技術支持，并可根據客戶要求量身定做SDK。 |
|---|---|
產品特性 | 可采集1路全高清1080p/60 Hz 產品采用高性能Xilinx Fpga設計開發 高清輸入可動態切換信號源類型：HDMI/SDI 高性能DMA傳輸功能，實現超低延時視頻傳輸 高清輸入支持自動輸入視頻格式偵測，自動視頻有效區域偵測。 FPGA集成高質量運動預估自適應去隔行算法 FPGA集成高質量雙線性圖像縮放算法，可實現多級高質量圖像縮放 FPGA集成高精度色彩空間轉換算法，支持RGB24和yuv422格式輸出 FPGA集成3D視頻降噪，大幅降低視頻噪點提升圖像清晰度 FPGA集成邊緣增強算法（血管增強），提升圖像質量 FPGA集成美顏算法，適合視頻會議和帶貨直播 FPGA集成圖像水平和垂直翻轉功能。 FPGA集成R、G、B三色增益色彩調節功能 FPGA集成亮度，對比度，飽和度，和清晰度增強算法，實現多級色彩調節。 支持WebRtc基于網頁的視頻調用 支持多個獨立應用程序同時調用視頻采集卡 微軟AVStream標準驅動，支持DirectShow開發 Linux V4l2驅動，可支持標準V4L2視頻應用:VLC,Mplayer等 支持Intel和Nvidia GPU 硬件編碼不占cpu資源，可以實現i3 7代cpu編碼1080p H264和H265 60幀編碼 設備固件可在線升級 |
設備連接接口 | PCI-Express Gen2 X1 |
視頻ADC位深 | 12BIT AD轉換 |

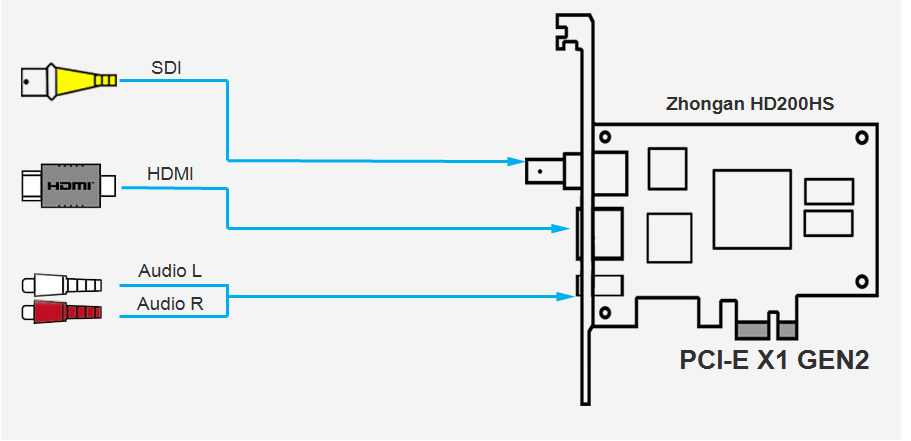

輸入接口 | 1個HDMI接口 1個SDI輸入接口 模擬音頻立體聲輸入接口 |
DMA傳輸帶寬 | 最高可達500MB/S 可實現1920*1080 RGB24數據穩定傳輸60幀 |
SDI信號特性 | 集成電纜均衡器，HD-SDI 信號傳輸距離最長可達 200 米 支持 SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS 標準 支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 色彩采樣 支持 10/12-bit 的色彩深度 支持SDI音頻采集 |
HDMI輸入格式標準 | HDMI輸入格式標準 640x480p(60/72/75/8HZ)/800x600p(60/72/75/85HZ) 1024x768p(70/75/85HZ)/1280x768p(60/75/85HZ) 1280x960p(60//85HZ)/1280x1024p(60/75/85HZ) 1600x1024p60/1600x1200p60/1680x1050p60/1920x1080p60 1920x1200p60/1152x870p75/1024x576p60/1280x720p60 1360x768p60/1440x788p60/1440x960p72 1440x1050p60/1152x864p75 |
模擬音頻輸入特性 | 音頻采樣頻率44.1khz,雙聲道立體聲 |
輸出視頻流格式 | YUV 4:2:2 （YUY2）或 RGB 4:4:4 （RGB24） |
兼容軟件支持 | VLC OBS xSplit VidBlaster Wirecast VirtualDub Microsoft Media Encoder Adobe Flash Media Encoder 任何其它使用 DirectShow 或 V4L2 編程接口的編碼或流媒體軟件 |
| 開發語言支持 | VisualC++,VisualBasic,C#,Delphi,QT,Java,Python,Labview,OpenCV |
操作系統支持 | 支持以下操作系統的x86和x64版本： Windows 7/8/8.1/10/11/2008/2008 R2/2012 (x86 & x64) Linux (基于 V4L2，支持 x86，x64) 國產統信系統 國產銀河麒麟系統 |
主機平臺支持 | Intel X86 CPU 支持ARM(Nvidia TX2/NX平臺) 國產飛騰CPU 瑞芯微 國產海光CPU |
產品尺寸 | 92.7mm x 63.4mm |
產品功耗 | 12V電源的最大電流:0.4 A 最大功耗：5.5W |
產品配件 | 半高PCI-E擋板 |
